RFoF-teknologia toimii muuntamalla sähköiset RF-signaalit optisiksi signaaleiksi, yleensä antennin vastaanottopisteessä. Nämä optiset signaalit siirretään valokuitukaapeleita pitkin, joskus jopa kymmenien kilometrien matkoja, minkä jälkeen ne muunnetaan takaisin sähköisiksi RF-signaaleiksi vastaanottimia varten. Teknologiaa voidaan käyttää myös IEM-/IFB-järjestelmissä, jolloin signaaleja siirretään kuidun kautta etäsijaintiin.
Ratkaisu mahdollistaa pitkän matkan korkealaatuisen signaalinsiirron, joka kestää erittäin hyvin häiriöitä ja signaalin heikkenemistä. Perinteisiin RF-antennien koaksiaalikaapeleihin verrattuna RFoF-järjestelmien häviö on merkittävästi pienempi: tyypillisesti noin 0,4 dB/km verrattuna tavallisen RF-kaapelin jopa 200 dB/km häviöön. Lisäksi signaalin eheys säilyy huomattavasti pidemmillä etäisyyksillä myös haastavissa ympäristöissä.
Tekniseen tilaan keskitetty langaton infrastruktuuri ja valokuituyhteydet mahdollistavat järjestelmän helpon käyttöönoton.

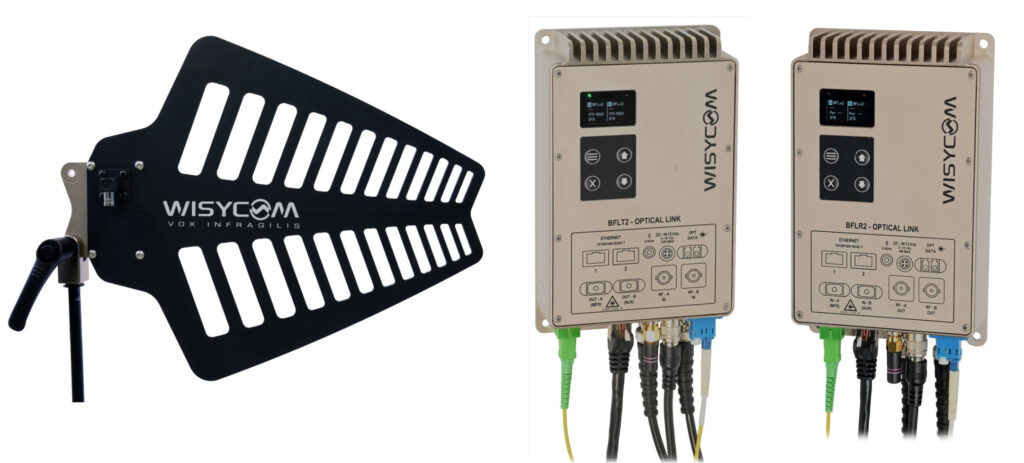

Wisycom MATF -ratkaisuihin ja RF-over-Fiber-päätepisteisiin perustuva keskitetty RF-infrastruktuuri mahdollistaa vastaanottimien jakamisen useiden tilojen välillä. Tässä esimerkissä neljä MRK16 Ultra-Wideband -järjestelmää tarjoavat yhteensä 64 kanavaa.
Miksi RFoF on mullistava teknologia?
Perinteiset koaksiaalikaapelit ovat painavia ja kalliita, ja signaalihäviötä alkaa esiintyä jo lyhyilläkin etäisyyksillä. Yli 100 metrin kaapelit muuttuvat nopeasti epäkäytännöllisiksi korkean RF-vaimennuksen vuoksi.
Valokuitukaapelit sen sijaan voivat kattaa 10 kilometrin tai sitäkin pidempiä matkoja ilman merkittävää häviötä. Ne ovat kevyempiä, helpompia asentaa ja joustavampia käyttää. Tämä tekee RFoF-teknologiasta ihanteellisen ratkaisun moderneihin lähetys-, live-tapahtuma- ja yritysympäristöihin, joissa luotettavuus ja skaalautuvuus ovat olennaisia.
Lisäksi RFoF optimoi kokonaisinvestointeja eli CAPEX-kustannuksia yhteiskäyttöisten resurssien avulla.
RFoF-teknologian keskeiset edut
Pitkän matkan siirto: Valokuitukaapelit voivat kuljettaa RF-signaaleja pitkiä matkoja — 10 kilometriä tai enemmän — ilman vahvistimia tai toistimia.
Häiriönsieto: Sähkömagneettiset häiriöt eivät vaikuta valokuituun, mikä takaa puhtaan ja vakaan signaalinsiirron myös sähköisesti häiriöherkissä ympäristöissä.
Suuri kaistanleveys: RFoF tukee laajaa taajuusaluetta ja useita samanaikaisia signaaleja, joten se soveltuu monimutkaisiin monikanavaisiin järjestelmiin.
Joustava asennus: Valokuitukaapelit ovat kevyitä, ohuita ja helppoja reitittää rakennuksissa tai suurissa tapahtumapaikoissa.
Useiden signaalien siirto: Osa moderneista RFoF-järjestelmistä voi siirtää samanaikaisesti esimerkiksi RF-signaaleja, Ethernetiä ja trunk-yhteyksiä, kuten Audio over IP -signaaleja, esimerkiksi Dantea, yhden kuidun kautta. Tämä integraatio mahdollistaa datan, intercomin ja live-videon siirron ja vähentää infrastruktuurin monimutkaisuutta.
Etähallinta: Osa järjestelmistä mahdollistaa antennien ja suodattimien etähallinnan ohjelmiston kautta. Tämä optimoi suorituskykyä ja minimoi häiriöt etäsijainneissa.
Käyttökohteet: RFoF käytännössä
Ulkotuotannot

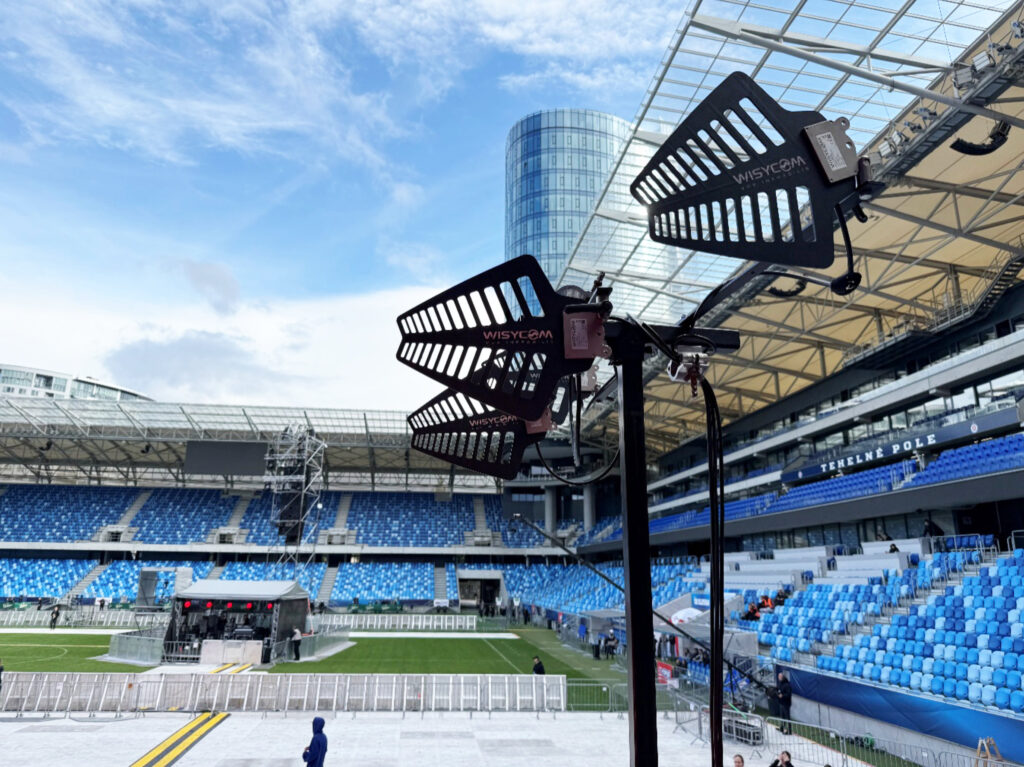

RFoF mahdollistaa langattomien mikrofonien audiosignaalien ja jopa IFB-signaalien siirtämisen stadionille sijoitetuilta antenneilta suoraan tekniseen tilaan, joskus satojen metrien päähän. Tämä varmistaa luotettavan RF-kuuluvuuden etäisyydestä riippumatta.
RFoF mahdollistaa antennien sijoittamisen lähelle esiintyjiä, vaikka vastaanottimet sijaitsisivat satojen metrien päässä OB-autoissa tai ohjaamoissa.
TV-tuotannot ja teatterit
Useita studioita, näyttämöitä tai esiintymisalueita sisältävissä lähetysympäristöissä ja teattereissa RFoF mahdollistaa vastaanottimien keskittämisen tekniseen tilaan. Samalla lähettimiä voidaan siirtää vapaasti studioiden, näyttämöiden tai lavasteiden välillä tarpeen mukaan.
Keskitetty ratkaisu maksimoi laitteiston käyttöasteen, lyhentää pystytysaikaa ja yksinkertaistaa tuotantojen välistä koordinointia. Nopeatahtisissa ympäristöissä — kuten reality-tv-formaateissa tai teatterituotannoissa, joissa kohtaukset vaihtuvat, esiintyjät liikkuvat ja harjoituksia voi olla käynnissä samanaikaisesti — antennit voidaan sijoittaa strategisesti niin, että RF-peitto on tasainen ja saumaton.
Tuloksena on luotettava ja katkeamaton äänentoisto, joka antaa esiintyjille mahdollisuuden liikkua vapaasti eri alueiden, näyttämöiden ja backstage-tilojen välillä ilman katkoksia tai uudelleenkonfigurointia. Valokuituyhteyksien joustavuus mahdollistaa langattoman infrastruktuurin helpon käyttöönoton ja optimoi investointikustannuksia yhteiskäyttöisten resurssien avulla. Kaikkia toimintoja voidaan hallita etänä Ethernetin kautta.
Hajautetut antennialueet yhdistetään kuidun kautta keskitettyyn tekniseen tilaan, jolloin vastaanottimia voidaan jakaa ja saumaton RF-peitto voidaan tarjota useisiin eri tiloihin.
Live-tapahtumat
Konsertit ja festivaalit levittäytyvät usein laajoille ulkoalueille, joilla on suuria lavoja, catwalkeja tai jopa useita esiintymislavoja. RFoF tekee mahdolliseksi antennien sijoittamisen lähelle esiintyjiä, mikä vähentää signaalikatkosten sekä LED-seinien ja muiden häiriölähteiden aiheuttamien ongelmien riskiä.
Esiintyjät voivat liikkua vapaasti tapahtuma-alueella, samalla kun ääniteknikot valvovat ja ohjaavat järjestelmää etänä.
Suurissa live-tuotannoissa RFoF mahdollistaa antennien sijoittamisen lähelle esiintyjiä samalla, kun teknikot valvovat koko järjestelmää keskitetysti.
Konferenssit ja yritysasennukset

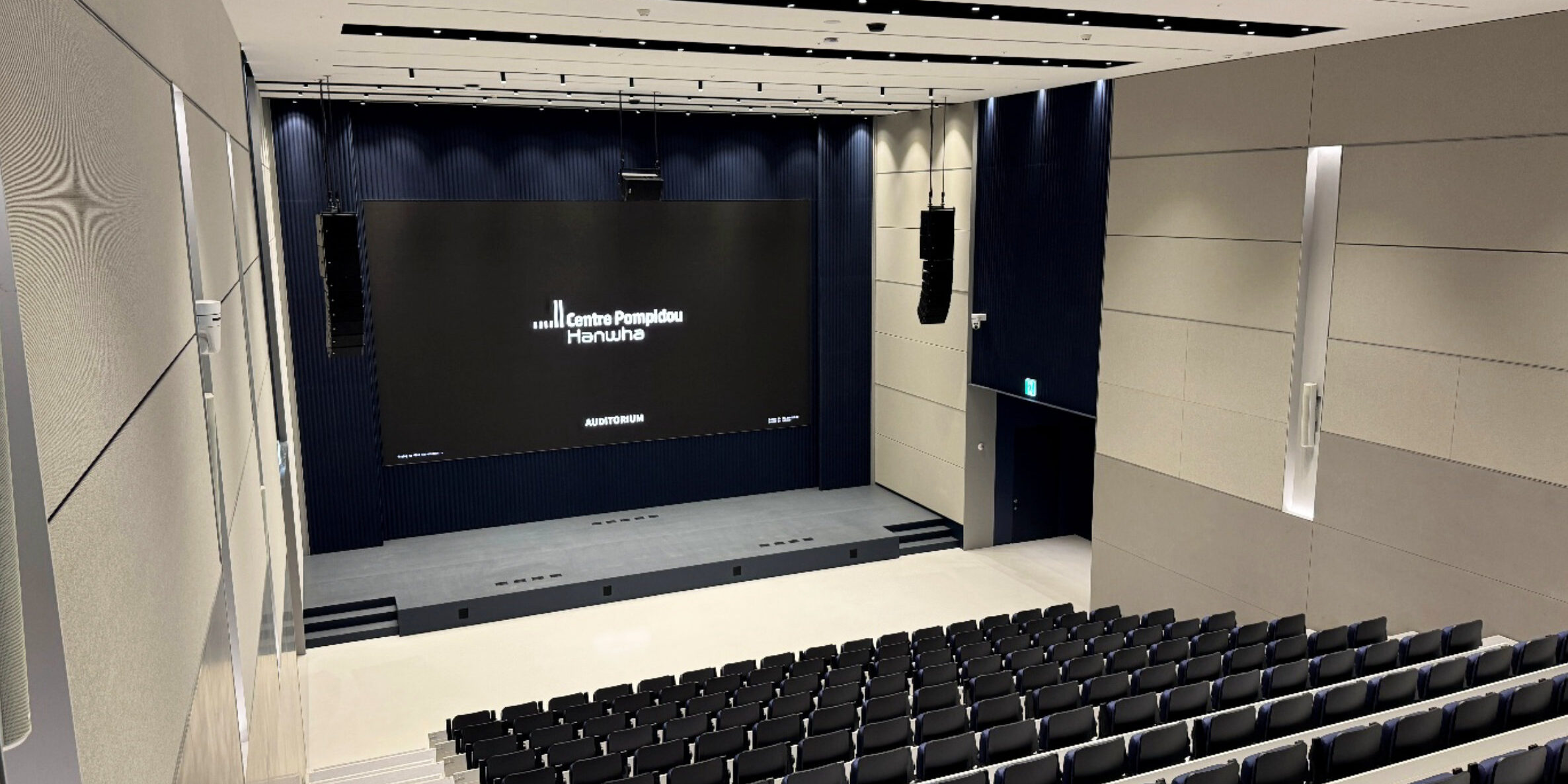

Modernit konferenssikeskukset ja kokoustilat hyötyvät RFoF:n näkymättömästä infrastruktuurista. Valokuitukaapelit voidaan reitittää huomaamattomasti seinien ja kattojen läpi, mikä mahdollistaa keskitetyn hallinnan ja helpon laajennettavuuden. Esiintyjät ja osallistujat saavat käyttöönsä luotettavan langattoman äänen, ja tekninen henkilökunta voi hallita järjestelmää etänä.
RF-over-Fiber mahdollistaa huomaamattoman ja skaalautuvan langattoman infrastruktuurin moderneissa konferenssi- ja yritysympäristöissä.
Taloudellinen vaikutus: kustannussäästöt ja tehokkuus
Yksi RFoF:n merkittävimmistä taloudellisista eduista on mahdollisuus keskittää vastaanottimet. Perinteisesti jokainen antenni on vaatinut oman vastaanottimensa ja siihen liittyvän laitteiston antennin sijainnissa. RFoF:n avulla useita antenneja voidaan yhdistää kuidun kautta yhteen keskitettyyn vastaanotinpankkiin.
Vastaanottimia tarvitaan kokonaisuudessaan vähemmän, koska niitä voidaan jakaa eri sijaintien välillä. Tämä vähentää laitteistoon liittyviä CAPEX-kustannuksia.
Ylläpitokustannukset pienenevät, koska keskitettyä laitteistoa on helpompi huoltaa ja valvoa.
Suurissa tapahtumapaikoissa, lähetysympäristöissä ja yritysasennuksissa nämä säästöt voivat olla huomattavia. Lisäksi koska kuitupäätteet ja -kaapelointi ovat IT-sektorilla vakiintuneita standardeja, RF-asiantuntijoiden ei enää tarvitse painia koaksiaalikaapeleihin liittyvien fyysisten rajoitteiden ja signaalin heikkenemisen kanssa. Näin he voivat keskittyä osaamisensa kannalta kriittisiin tehtäviin, kuten taajuuskoordinointiin, signaalin eheyden optimointiin ja edistyneeseen järjestelmähallintaan.
Asennus ja joustavuus
Valokuitukaapelit ovat kevyitä, ohuita ja helppoja asentaa. Monissa ammattikäyttöön suunnitelluissa rakennuksissa kuituinfrastruktuuri on ollut vakiona jo vuosia, ja sitä voidaan usein hyödyntää uudelleen RF-signaalien siirtoon. Tämä vähentää entisestään asennuskustannuksia ja järjestelmän monimutkaisuutta.
Mobiilikäytössä, kuten OB-autoissa ja live-tapahtumissa, taktinen kuitu on jo vakiintunut standardi.
RFoF IFB-järjestelmien käytössä
Antennisignaaleja voidaan vastaanottaa ja lähettää kuidun kautta. Aivan kuten antennit voidaan sijoittaa kauas lähettimestä valokuituyhteyksien avulla. RF-/IFB-signaalien siirrettävään määrään liittyy joitakin rajoituksia, mutta tuotekohtaisia ohjeita noudattamalla järjestelmä on käyttövalmis.
Tulevaisuuden trendit
Lähetys- ja live-tuotannoissa kehitys kulkee kohti pienempää OB-autojen määrää ja laajempaa etätuotantoa. RFoF mahdollistaa keskitetyn hallinnan, paremman resurssien hyödyntämisen ja joustavat kokoonpanot, joita voidaan mukauttaa nopeasti muuttuviin tarpeisiin. Kun tapahtumapaikat ja studiot muuttuvat yhä monimutkaisemmiksi, RFoF:n rooli luotettavan ja korkealaatuisen äänensiirron varmistamisessa kasvaa entisestään.
Wisycomin osaaminen RFoF-teknologiassa
Wisycomilla on laaja kokemus RFoF-ratkaisujen kehittämisestä. Ratkaisut yhdistävät joustavuuden, laadun ja tulevaisuuden tarpeisiin varautumisen. Wisycomin tuotteilla useita erilaisia signaaleja voidaan siirtää saman kuidun kautta, järjestelmiä voidaan hallita etänä ja ratkaisut voidaan räätälöidä tarkasti käyttötarpeiden mukaan.
